UG8.0等新版本中如何重定位操作?
UG 4.0等老版本变换命令中是有个重定位的功能,但到了新版本(UG6.0以后),这个功能已经被放到移动对象命令中去了,而且不叫重定位的名字,叫CSYS到CSYS,就相当于UG 4.0重定位的功能,按照如下图所示操作,这样一来黑的图就能重定位到黄的图上了。

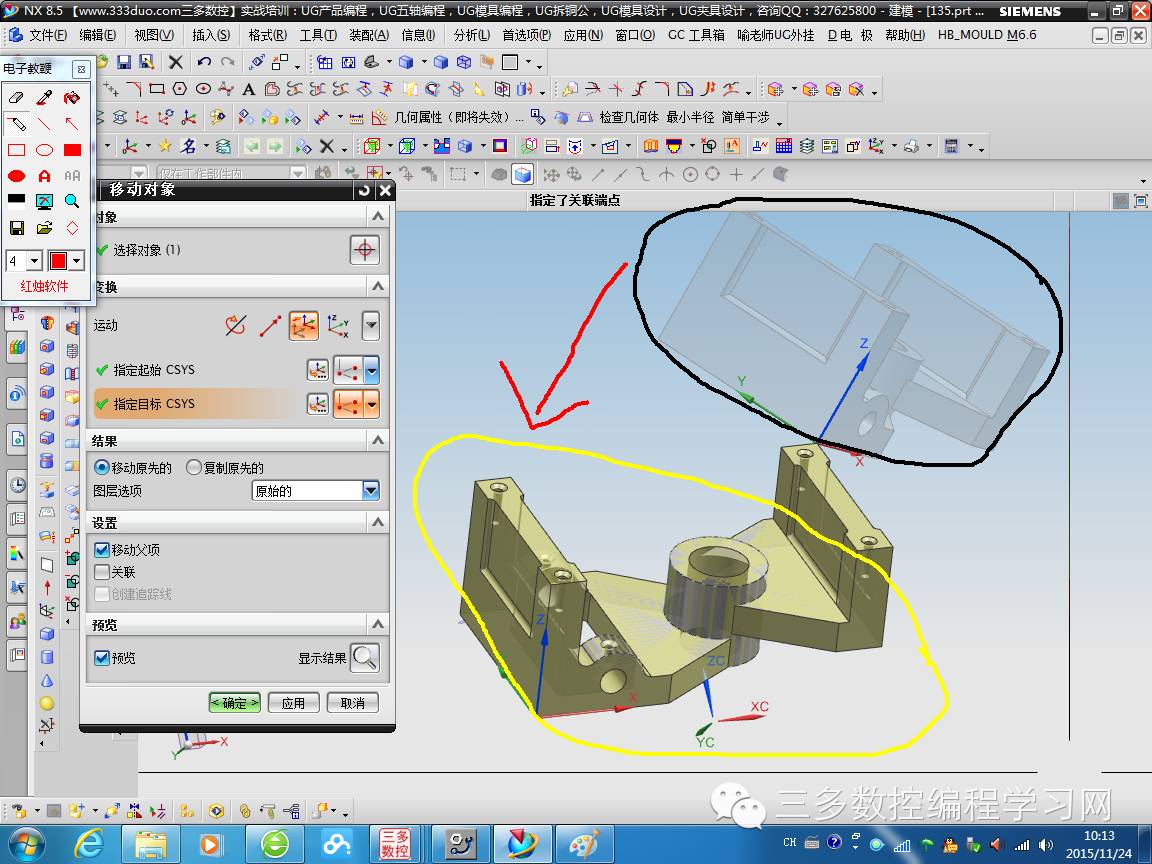

操作图一:

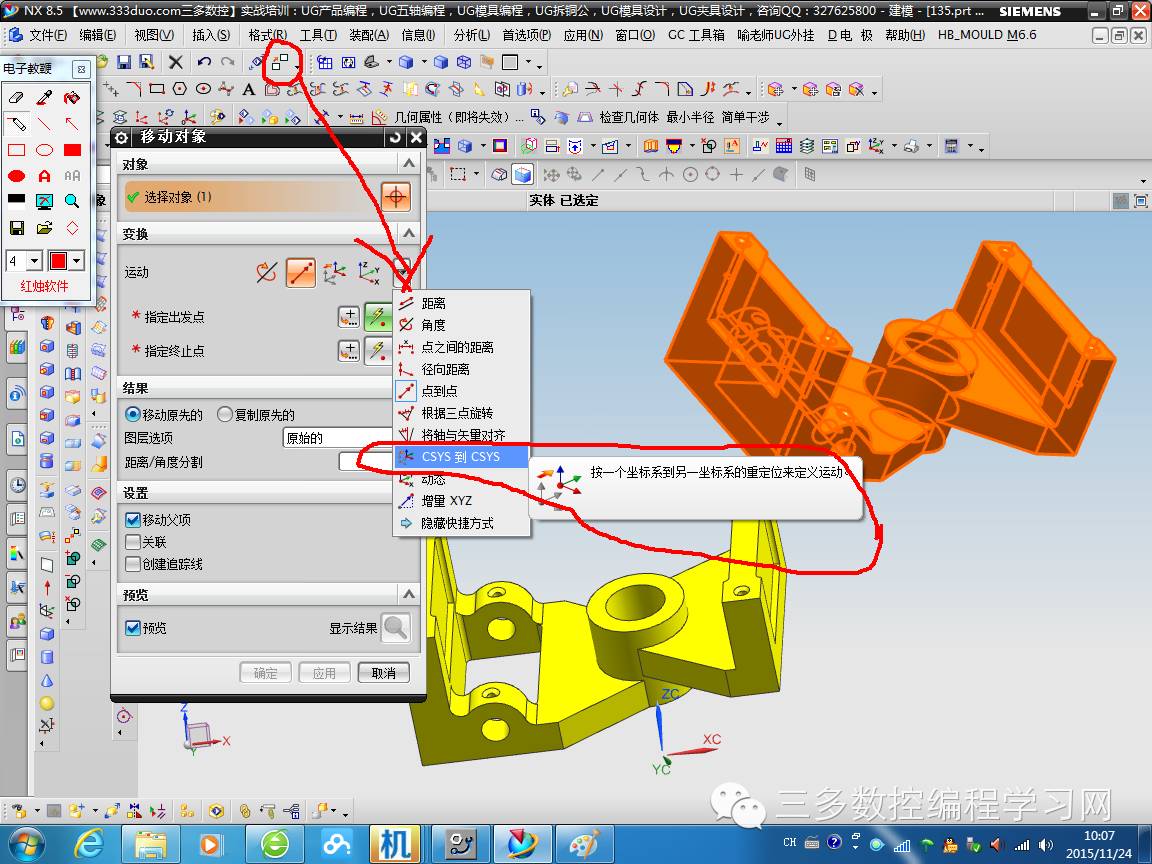

操作图二:
